UF-(STD、FM、FB)型系列单机袋式除尘器概述：

　　单机袋式除尘器(Un1-Filter)系引进美富乐(Fuller)公司，具有新世纪技术水平的小型袋式收尘器。这种小型单机袋式收尘器与内其他单机相比，经济实用、结构简单紧凑、安装容易、维护方便(内滤式)，主要用于各种库顶，库底、仓顶及各种输送设备等排放扬尘点的收尘，在多机组合时，又可用小型磨机，破碎机等连续工作线上作为收尘设备。该机组采用涤纶编制布制组合袋(Polyester Wouen)，入口温度<120℃，在入口浓度100g/Nm3出口排放浓度<100mg/Nm3，如有特殊用途的地方，也可提供不锈钢制成铝制结构，耐腐蚀耐温滤料的单机袋式收尘器。

　　UF-(STD、FM、FB)型系列单机袋式除尘器的构造：

　　基本结构由图1所示，它主要由以下部分组成：

　　(1)箱体：包括⑤壳体④滤袋⑥检修门⑦滤袋套箍，花板，箱体设计耐压2500Pa;

　　(2)出风系统包括：①风机②风机配用电机及传动;

　　(3)摇动机构包括：⑨摇动用减速电机⑩曲杆，摇动连杆③摇动轴(或称滤袋悬挂轴);

　　(4)进气和排灰部分：可分为三种，如图2所示，①UF(FM)型如图所示，下部为敞开式，清灰时粉尘直接从花板卸出进入库、仓等。花板法兰直接座在库、仓排气口，排气直接通过花板孔，进入滤袋。②UF(STD)可下接灰斗，主要用库底及输送设备的扬尘点。③UF(FB)型带有储灰箱，主要用于浓度不高的通风口气体净化。

　　UF-(STD、FM、FB)型系列单机袋式除尘器工作原理：

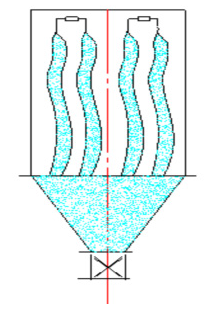

　　含尘气体由进气口进入灰斗或储灰箱，通过花板孔或直接通过花板孔三种方式进入滤袋。如图2a、b、c所示，含尘气体透过滤袋变为净气，进入箱体，再经箱体上部排气口，由风机排走。粉尘积附在滤袋的内，且不断增加，使袋收尘器的阻力不断上升。当阻力上升到1500—2000Pa时为了使袋收尘器继续工作，需定期清除滤袋上的粉尘。具体清灰时，先关闭顶上风机，摇动电机上偏心作用，带动连杆，使摇动轴左右来回转动，滤袋呈波纹状态，使粉尘掉下，卸出。清灰状态如图3所示。



　　待清灰完既停止抖动后，重新启动风机，使收尘器重新开始工作，上述动作是通过控制仪来自动控制完成的。再运行中如果发现排气口有大量粉尘逸出。即可能有破袋，需既是更换。由于箱体内是透过滤袋的干净气体，人们检查换袋时可打开检修门直接进入室内。

　　UF-(STD、FM、FB)型系列单机袋式除尘器型号图号对照表：
